Vermessung

Wir vermessen Bereiche mit höchster Präzision
und erstellen umfangreiche Modelle.

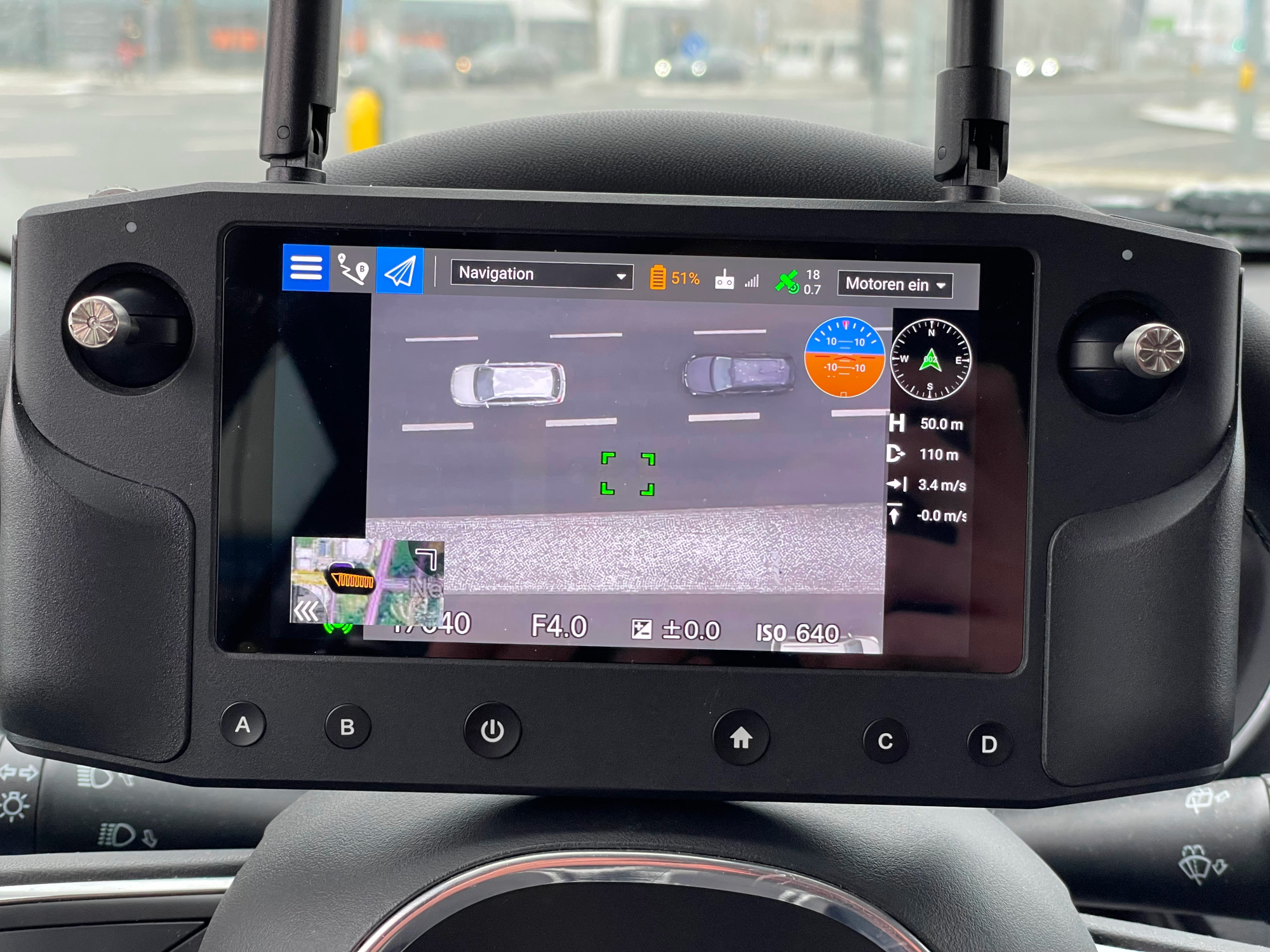

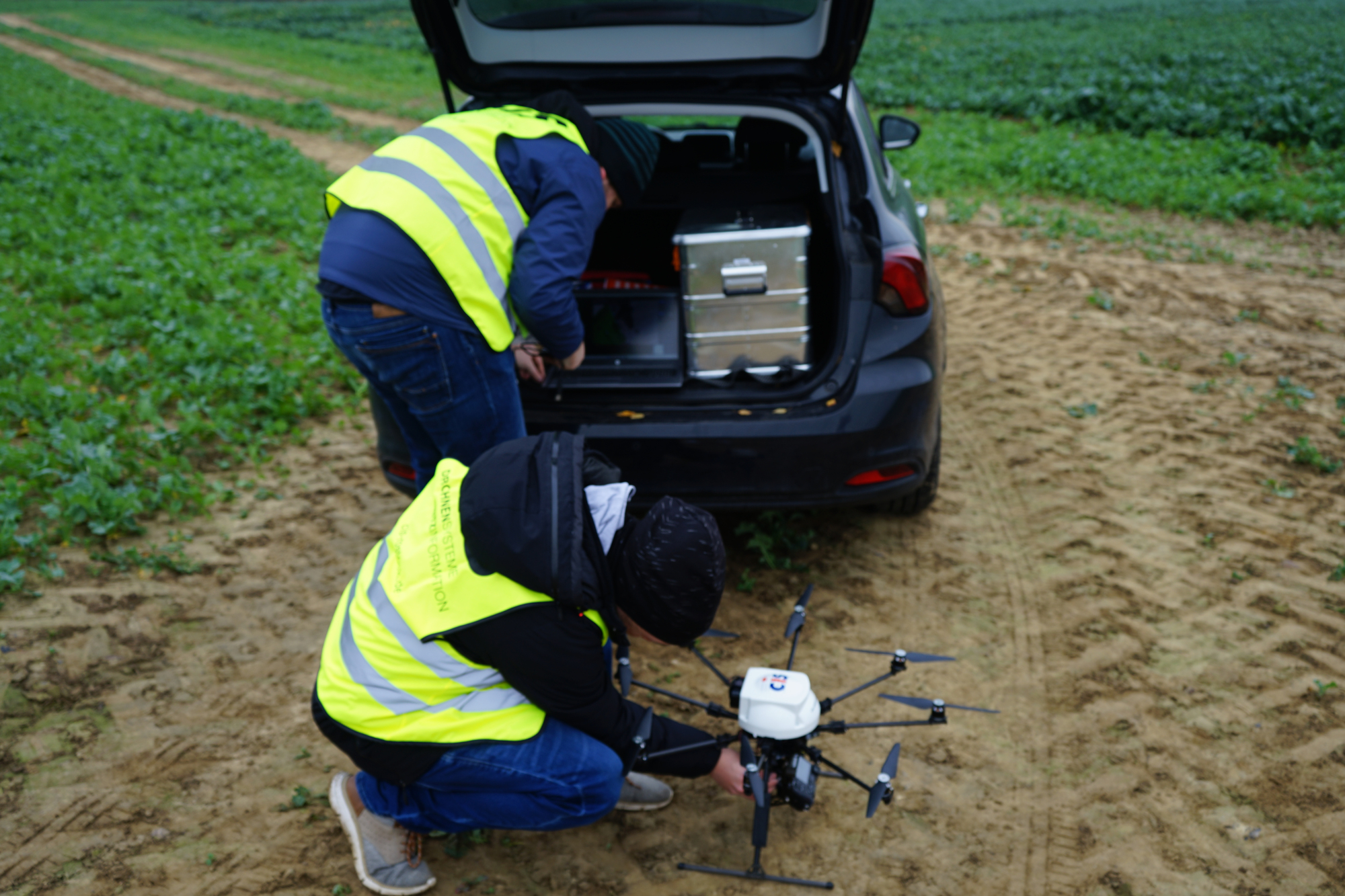

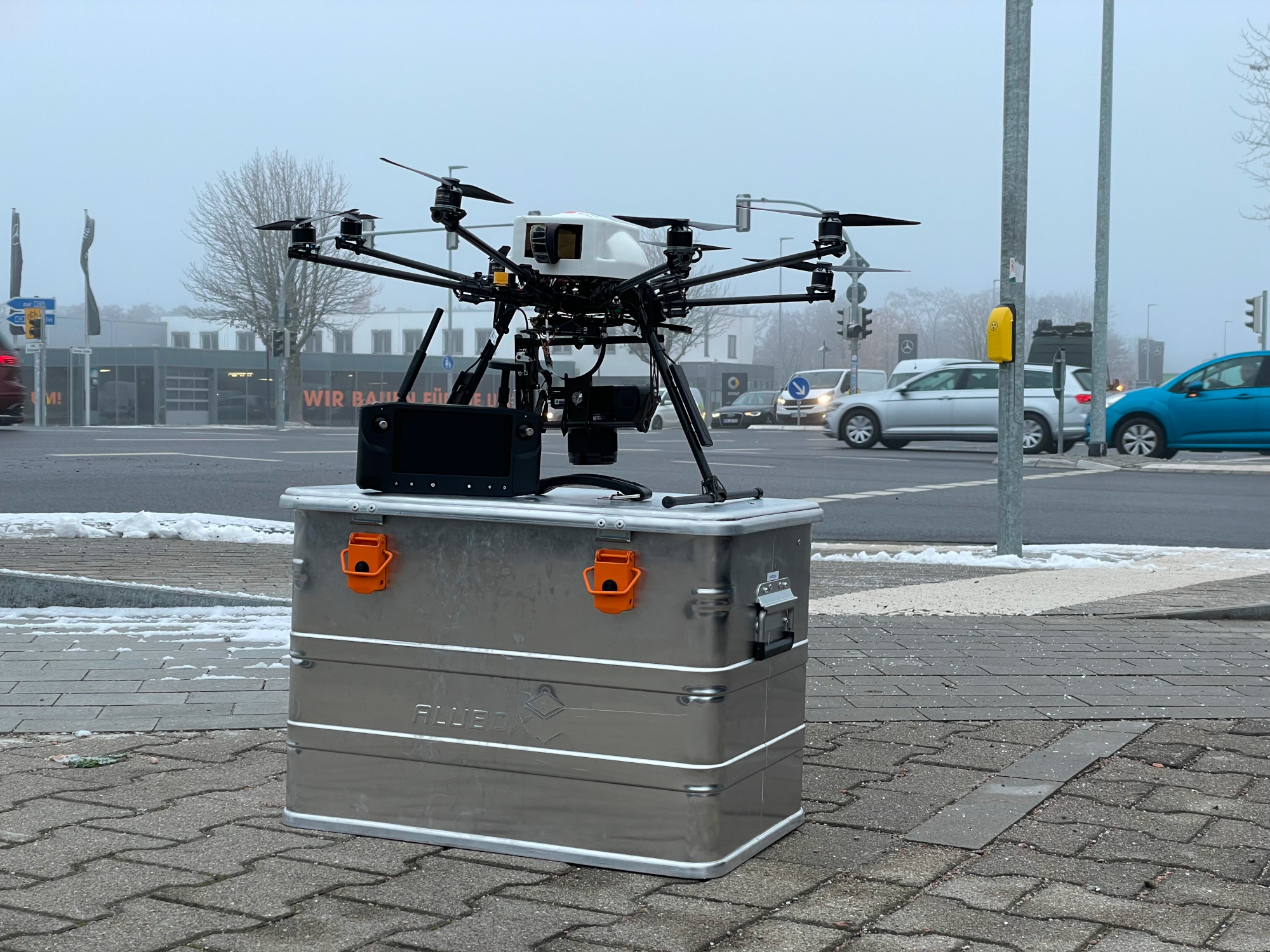

Vermessung via Drohne.

Unsere Drohnen vereinen Autonomie, Mobilität und Effizienz. Der Einsatz von UAVs bietet eine effiziente Methode der Vermessung. Da man einen Großteil des Equipments und Personals einsparen kann, bieten Drohnenvermessungen eine kostengünstige und gleichzeitig effiziente Alternative zu herkömmlichen Vorgehensweisen.

Durch die flexible Nutzung und der hohen Mobilität unserer Drohnen erfolgt die Vermessung zudem deutlich schneller. Die gewonnenen Ergebnisse sind detailliert und präzise, um Ihnen das bestmögliche Resultat zu bieten

UAV-gestützte Straßenbestandsdokumentation

Straßenverlauf und -oberflächenzustand, aber auch die zentimetergenaue Position von Lichtsignalanlagen, Straßenmarkierung und -beschilderung lassen sich mittels UAV-Befliegung zum Zweck der Bestandsaufnahme (Erfassung und Abweichungskontrolle), Kartierung, Zustandsdokumentation und Nachweisführung ermitteln.

Durch den Einsatz von UAV kann eine Aufrechterhaltung des Verkehrsflusses gewährleistet werden. Die automatisierte Planung der Flugroute ermöglicht eine exakte Reproduktion der Befliegung, beispielsweise zu Dokumentationszwecken in regelmäßigen Intervallen.

Vorgehensweise

Der zu erfassende Bereich - ein Straßenabschnitt oder eine Kreuzung - wird mittels UAV beflogen und aus den Luftbildern und Flugdaten jeweils ein 3D-Geländemodell und Orthofotos des Bereiches mit einer Genauigkeit von weniger als 5 cm errechnet. Aus den Luftaufnahmen aus der Befliegung werden georeferenzierte Orthofotos des Areals generiert. Aus den Orthofotos lässt sich ein Markierungs- und Beschilderungsplan der beflogenen Verkehrswege ableiten. Per Zusammenführung der Informationen über Straßenmarkierung und -beschilderung mit den Orthobildern kann ein Straßenbestandsplan erstellt werden.

Luftaufnahme einer Straßenkreuzung

Detailausschnitt mit Blindenplattierung

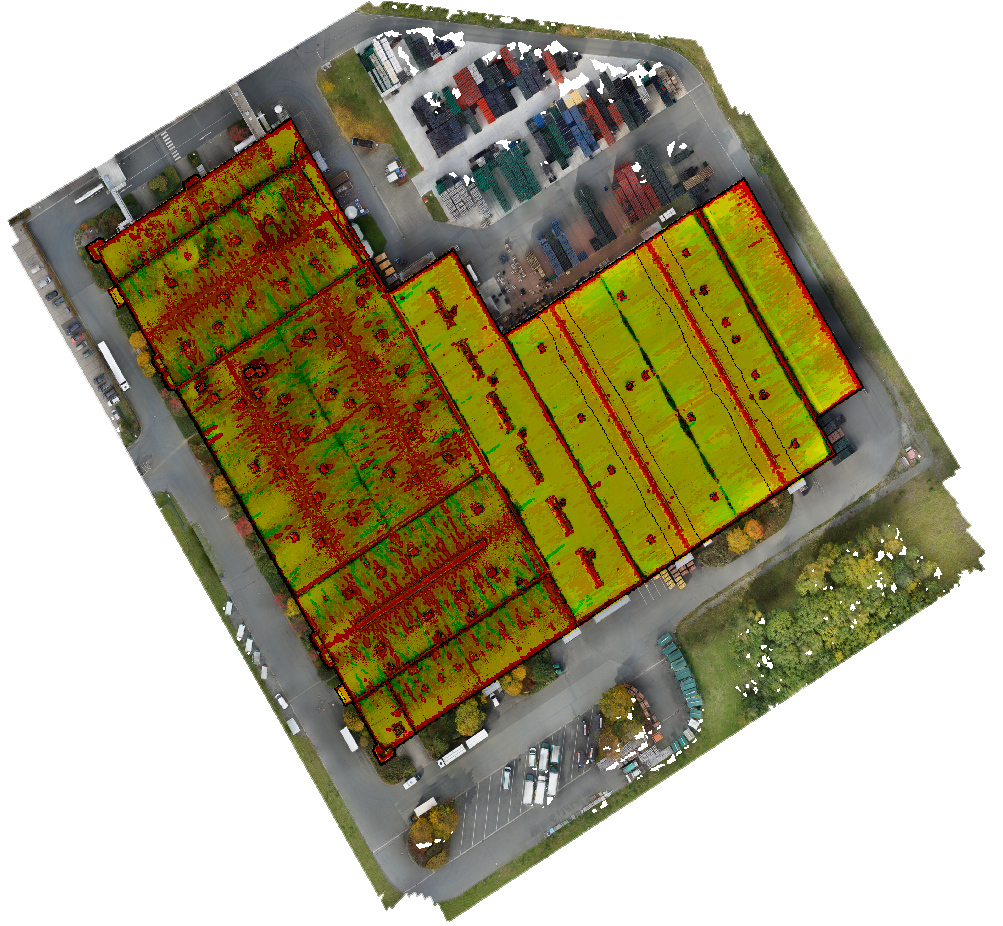

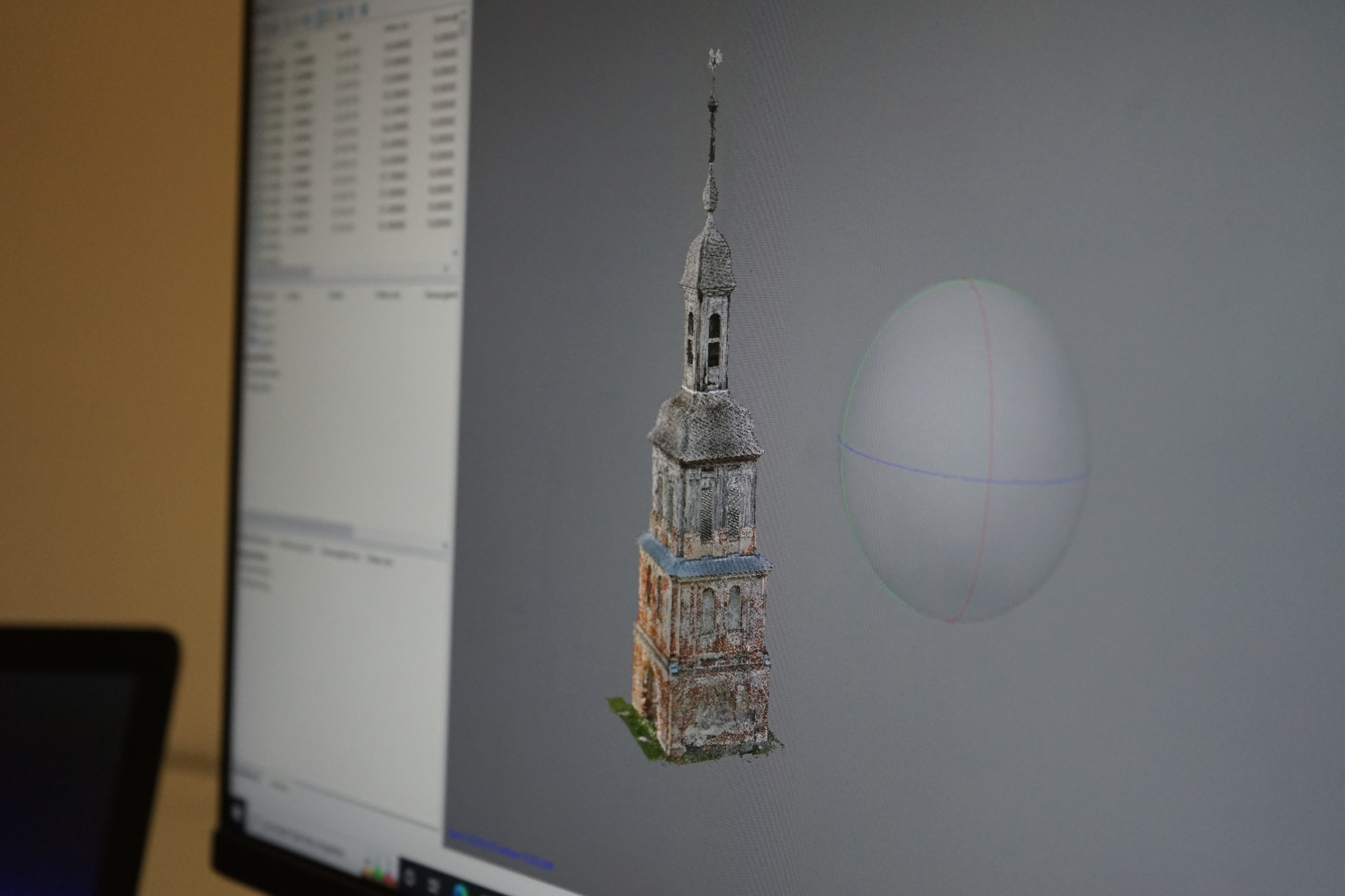

3D-Modelle, Höhen- und Volumenberechnungen, Geländeschnitte

Mit der von uns angebotenen Modellierungssoftware können die UAS-Luftbilder ohne zusätzliche Angaben oder Bearbeitungsschritte zu 3D-Modellen weiterverarbeitet werden, die als Grundlage für Höhenberechnungen, Volumenermittlungen und Profillinien (Geländeschnitte) dienen.

Diese Methode kommt u.a. zur Profilbestimmung von Entwässerungsanlagen, Restvolumenermittlung von Deponien sowie zur Mengenschätzung von Schüttguthalden zum Einsatz.

Volumenermittlung von Deponien

Deponieunterhalter und -betreiber benötigen regelmäßig Angaben über das verfügbare Restvolumen.

Mittels jährlicher Befliegung wird ein 3D-Modell des jeweils aktuellen Deponiekörpers erstellt und mit dem theoretischen Planmodell der Deponie (im vollständig gefüllten Zustand) abgeglichen.

So errechnet sich das noch in die Deponie einfüllbare Restvolumen,
welches sowohl als Volumenangabe als auch im 3D-Modell zur Verfügung steht.

Monitoring von Schüttgutbewegungen

Durch regelmäßige Befliegungen können orts- und mengenveränderliche Materialschüttungen erfasst, mit GPS-Koordinaten kartiert und deren Volumen berechnet werden, sodass stets ein aktuelles Abbild dieser Vermögenswerte zur Verfügung steht.

Wohnquartiersbefliegung zur Erstellung von Planwerken

Der Gebäudebestand von Wohnungsverwaltungsgesellschaften und Liegenschaftsverwaltungen lässt sich durch UAS-Befliegungen in Luftbildern erfassen und mittels unserer Software in georeferenzierte, verzerrungs-bereinigte Orthofotos umwandeln.

Diese dienen als Grundlage zur Erstellung von Quartierplänen mit Ausweis der verschiedenen Flächen (Wege, Grünanlagen, Bewuchs, Parkflächen usw.).

Gegenüber der klassischen Geländevermessung bietet dieses Verfahren zur Erfassung von Teilflächen den Gesellschaften erhebliche Zeit- und Kosteneinsparungspotentiale.

Befliegung archäologischer Ausgrabungsstellen

Aus den Luftaufnahmen lassen sich Orthofotos generieren, anhand derer Archäologen sowohl einen Überblick über den Ausgrabungsbereich gewinnen als auch Arbeitsfortschritte dokumentieren können.

Auch 3D-Modelle der Grabungen ins Erdreich hinein können aus den Bildern berechnet werden.

Abweichungen des Pflanzenwuchses an der Ausgrabungsstelle zur Umge-bungsvegetation, die Anhaltspunkte auf im Erdreich verborgene Strukturen bieten, können ebenfalls anhand von Luftbildern identifiziert werden.
